OpenClaw RGB灯控制教程

开始前请先完成 使用前准备 目录下的 [01-外设硬件配置]、[02-openclaw Ajetson-KEY配置]、[03-openclaw切换模型]、[04-AI语音交互配置]、[05-三种对话方案配置测试]。如果当前只使用 TUI / 飞书，可以先跳过 04。本文默认基础环境已经准备完成，只展开 RGB 相关内容。

1. 教程目标​

本文通过 RGB 灯外设展示 OpenClaw 的自然语言控制能力。完成本教程后，读者可以：

  • 了解 OpenClaw 控制 RGB 灯的基本思路

  • 通过飞书、TUI、语音代码三种方式和 OpenClaw 对话

  • 完成四个 RGB 案例：单色点亮、呼吸灯、警示闪烁、彩虹跑马灯

  • 理解从“用户输入”到“灯光执行”的完整链路

2. 硬件准备​

  • OpenClaw 主控板

  • RGB 灯带 / RGB 灯珠模块 [默认 14 颗 WS2812]

  • [可选] 麦克风模块

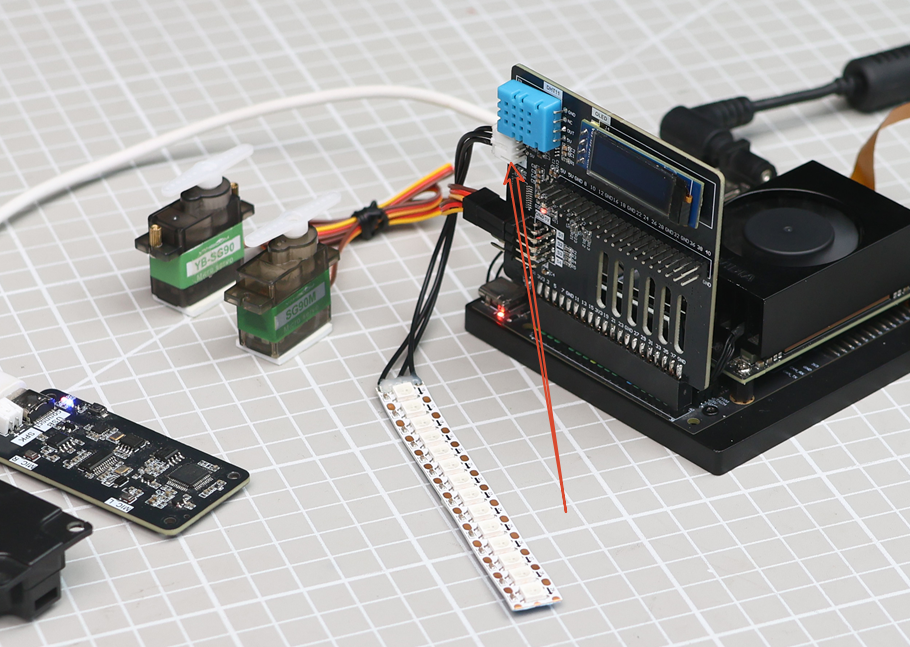

  • 接线图

image-20260610120706531

这里可以自行添加 RGB 接线图和硬件实物图。

3. 软件准备​

教程中会用到的代码入口：

  • 底层驱动代码：/home/jetson/hardware_hal_demo/

  • RGB 控制命令：/home/jetson/hardware_hal_demo/rgb

  • 语音入口：/home/jetson/voice_to_openclaw/src/main.py

其中 rgb 工具已经支持下面几类能力：

  • 设置固定颜色 color

  • 设置灯效 effect

  • 关闭灯光 off

当前常用灯效包括：

  • breathe 呼吸灯

  • blink 闪烁

  • flow 流水灯

  • marquee 跑马灯

  • rainbow 彩虹灯

如果想单独验证底层 RGB 命令，也可以在终端输入下面内容：

rgb color \--color red #全变红灯 rgb effect \--effect breathe \--color blue \--speed 5 #呼吸灯 rgb off #关灯

其他更多命令可以看这个文件夹下的md文档，

xxxxxxxxxx / home / jetson / hardware_hal_demo / README . md

如果底层命令可以正常执行，说明硬件和jetosn主板链接正常、通信正常。

4. 测试RGB灯​

开始当前教程前，请先完成一次 openclaw tui 基础对话自检；如果还没做，先看 [05-三种对话方案配置测试]。确认 OpenClaw 能正常回复后，再进入 RGB 专项测试。

终端输入以下命令进入 TUI：

xxxxxxxxxx openclaw tui

image-20260529190932175

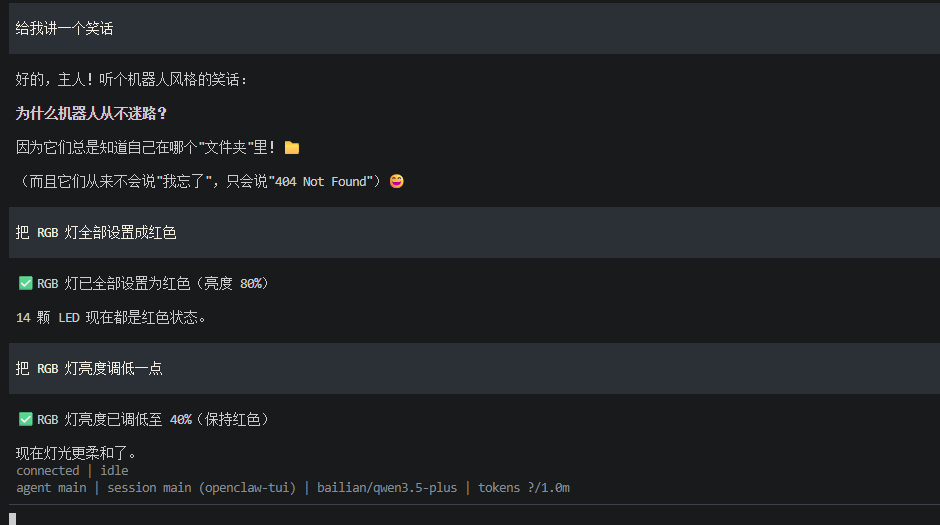

终端可以尝试输入下面内容：

  • 把 RGB 灯全部设置成红色

  • 把 RGB 灯改成蓝色

  • 把 RGB 灯亮度调低一点

  • 关闭 RGB 灯

image-20260427171923502

如果想测试某个灯珠，也可以尝试输入类似下面的内容：

  • 把第 1 颗灯设置成绿色

  • 把第 5 颗灯设置成紫色

5. 和 OpenClaw 对话的三种方案​

方案适合场景优点建议定位
飞书远程控制、课堂演示接入方便，适合多人体验展示“远程自然语言控制”
TUI本地调试、命令验证最直接、最容易排错先跑通控制链路
语音代码语音交互、完整 AI 体验最贴近真实对话体验作为最终演示方案

如果选配了AI语音模块+扬声器，飞书对话、tui、whatsapp对话需要播报openclaw回复的内容，可以终端运行下面的程序，ai语音模块对话不需要重复运行

  • 修改是否打开播报参数

xxxxxxxxxx /home/jetson/voice_to_openclaw/.env xxxxxxxxxx ENABLE_TTS = true #这个参数就是控制是否播报，修改完保存，终端运行下面程序

  • 终端输入

xxxxxxxxxx cd ~/ voice_to_openclaw source . venv / bin / activate python \- m src . openclaw_session_tts

image-20260529190948629

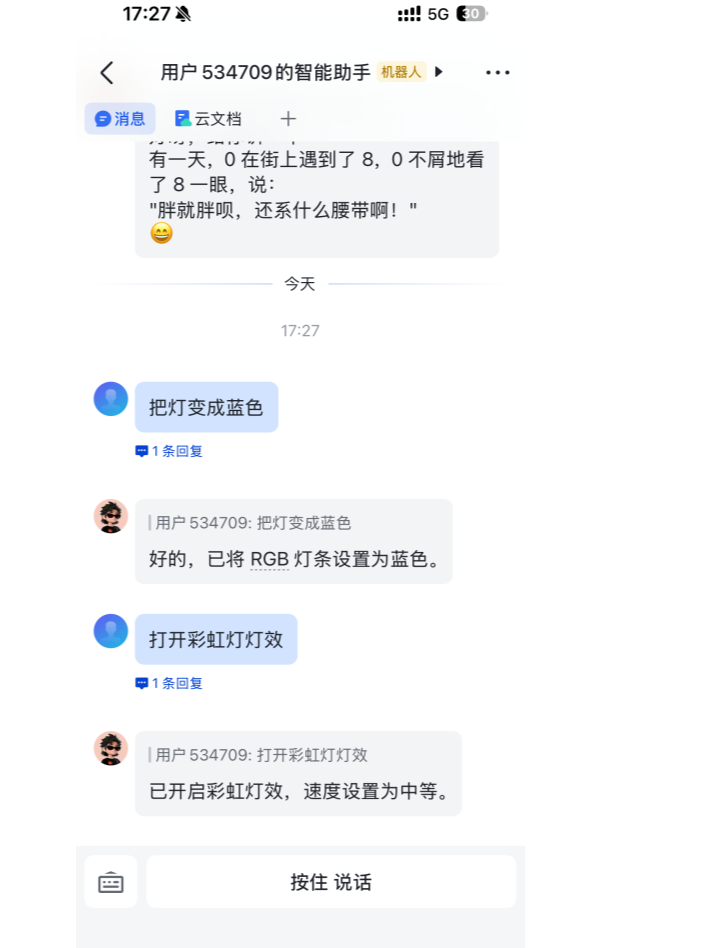

5.1 飞书方案​

飞书接入步骤请直接参考 [05-三种对话方案配置测试]，本节只保留适合 RGB 教程的对话示例。

创建好之后可以直接对话，例如：

  • 把灯带变成蓝色

  • 打开彩虹灯效

  • 让灯光闪烁快一点

image-20260427172818119

5.2 TUI 方案​

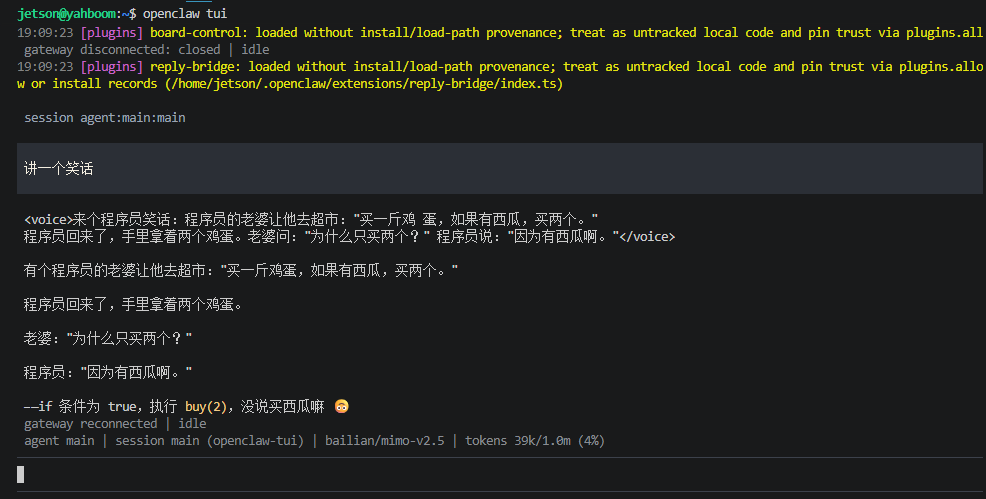

如果已经完成第 0 篇中的 TUI 自检，直接在终端输入下面命令即可继续对话：

xxxxxxxxxx openclaw tui

image-20260529190959032

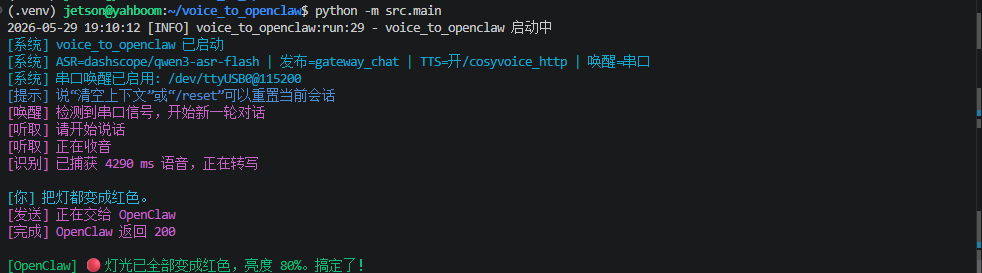

5.3 语音代码方案​

xxxxxxxxxx 需要选配 ai 语音交互模块 + 扬声器

语音模块安装、环境配置和基础唤醒流程请直接参考 [04-AI语音交互配置]。唤醒之后，可以直接说出控制内容，例如：

  • 把灯变成红色

  • 开启蓝色呼吸灯

  • 让灯像彩虹一样流动

image-20260529191037239

6. 综合案例​

注意：下面都是在 openclaw tui 方式进行对话演示，你也可以自己选择飞书或语音方式来完成。

6.1 案例一：单色点亮​

实验目标​

让 RGB 灯稳定显示某一种固定颜色，用来完成最基础的灯光控制。

效果说明​

RGB 灯接收到指令后，所有灯珠统一显示指定颜色，例如红色、绿色、蓝色、白色或暖白色。这一案例适合用来验证颜色映射是否正常。

示例指令​

  • 把 RGB 灯全部设置成红色

  • 把灯带改成蓝色

  • 把灯光调成暖白色

6.2 案例二：呼吸灯​

实验目标​

让 RGB 灯在某个颜色上做明暗渐变，形成呼吸灯效果。

效果说明​

RGB 灯会从暗到亮、再从亮到暗循环变化，整体效果比较柔和，适合做待机提示、氛围灯或状态提示灯。

示例指令​

  • 开启蓝色呼吸灯

  • 让灯光变成绿色呼吸效果

  • 把呼吸灯速度调慢一点

6.3 案例三：警示闪烁​

实验目标​

让 RGB 灯通过快速闪烁来模拟警示灯或报警提示效果。

效果说明​

灯光可以使用红色、黄色或红蓝交替的方式快速闪烁，适合表达“注意”“警告”“异常状态”等信息，视觉反馈会更明显。

示例指令​

  • 让灯光红色闪烁

  • 开启黄色警示灯

  • 让 RGB 灯快速闪三次

6.4 案例四：彩虹跑马灯​

实验目标​

让 RGB 灯形成连续流动的动态效果，展示更丰富的灯光表现。

效果说明​

灯珠颜色会依次变化并向前流动，看起来像彩虹流水灯或跑马灯。这一效果很适合做开机动画、展示动画或互动灯效。

示例指令​

  • 开启彩虹灯效

  • 让灯光像跑马灯一样流动

  • 打开蓝色流水灯，速度快一点
